 VS1-12KV户内手车式真空断路器

产品型号: VS1高压真断路器
技术说明:
概述
VS1系列真空断路器为额定电压12KV,三相交流50HZ的高压户内开关设备,是引进瑞士ABB公司技术结合国内行业发展状况、生产能力开发制造的产品。该产品总体结构为开头本体与操动机构一体安装的形式,采用复合绝缘结构,无污染,无爆炸危险,绝缘水平高。
本系列产品的操动机构为弹簧储能式,可以用交流操作,亦可用手动操作。
主要技术参数
序号
项目
单位
数据
31.5KA
40KA
50KA
1
额定电压
KV
12
2
最高工作电压
KV
12
3
额定电流
A
1250,1600
2000,2500
1250,1600
2500,3150
1250,2500
3150
4
额定短路开断电流
KA
31.5
40
50
5
额定短路开合电流(峰值)
KA
80
100
125
6
额定峰值耐受电流
KA
80
100
125
7
4S额定短时耐受电流
KA
31.5
40
50
8
额定绝缘水平
工频耐压(额定开断前后)
KV
42(断口48)
冲击耐压(额定开断前后)
75(断口84)
9
额定操作顺序

分-0.3S-合分-180S-合分
10
机械寿命
10000
11
额定短路开断电流开断次数
50
12
操动机构额定合闸电压(直流)
V
110,220
13
操动机构额定分闸电流(直流)
V
110,220
14
触头开柜
mm
11±1
15
超行程(触头弹簧压缩长度)
mm
4±0.5
16
三相分、合闸不同期性
ms
≤2
17
触头合闸弹跳时间
ms
≤2
18
平均分闸速度
m/s
0.9∽1.2
19
平均合闸速度
m/s
0.6∽0.8
20
分闸时间
最高操作电压下
s
≤0.05
最低操作电压下
≤0.08
21
合闸时间
s
≤0.1
22
各相主回路电阻
μΩ
≤40
23
动静触头允许磨损累计厚度
mm
3

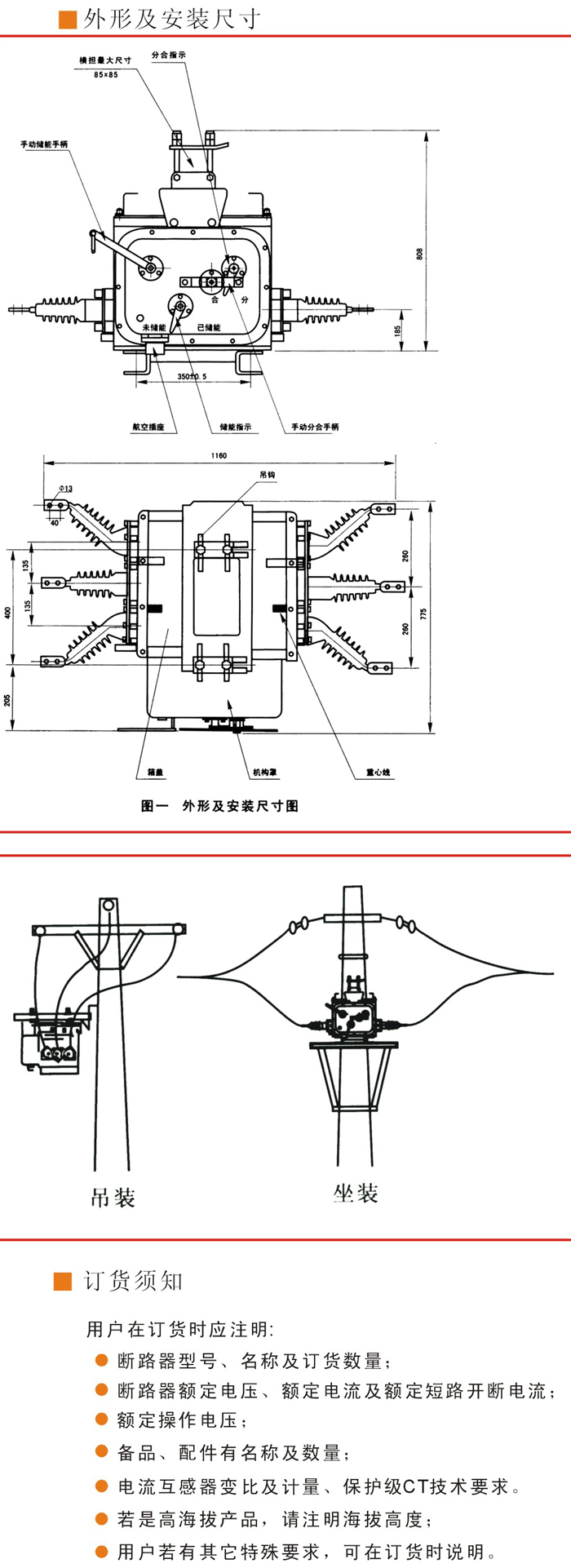

■外形及安装尺寸
