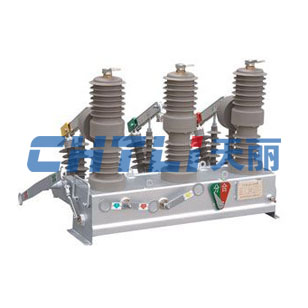

ZW32-12KV户外真空断路器

电话：400-627-9818
  • 详细信息

详细
产品型号: ZW32-12系列柱式户外真空断路器
技术说明: 概述
ZW32-12、ZW32-12G系列柱式户外高压真空断路器是三相交流50Hz、额定电压12kV的户外高压开关设备。适用于开断、关合城市或农村配电系统的负荷电流、过载电流、短路电流。

主要技术参数
名称 单位 ZW32-12(G)/T400-12.5 ZW32-12(G)/T630-16 ZW32-12(G)/T630-20
额定电压 kV 12
额定电流 A 400 630 630
额定短路开断电流 kA 12.5 16 20
额定短中关合电流（峰值） 31.5 40 50
额定峰值耐受电流 31.5 40 50
额定短时耐受电流 12.5 16 20
额定短路持续时间 S 4
额定绝缘水平 雷电冲击耐受电压（峰值） kV 相间、对地75，断口85
1min工频耐受电压 相间、对地42，断口48
额定操作顺序   分 -0.3s- 合 -180s- 合分（电动机构）
额定短路电流开断次数 次 30
机械寿命 10000
额定操作电压（分合线圈） v DC220,100, AC220
动静头允许磨损累计厚度 mm 3
过电流脱扣器额定电流 A 5
电流互感器电流比   200/5   400/5   600/5
触头开距 mm 9±1
触头超程 2±0.5
平均分闸速度 m/s 1.2±0.3
平均合闸速度 0.6±0.2
分闸时间 ms 30-60
合闸时间 20-40
合闸弹跳时间 ≤20
三相分合闸同期性 ≤2
每相回路直流电阻 μΩ ≤80
储能电机 额定电压 V -220
额定功率 W 200
储能时间 S ≤8
隔离开关 回路电阻（断路器接线板至隔离开关进线板间） μΩ ≤120
三相刀闸合闸时中心偏摆量 mm ≤2
三相刀闸分、合闸同期性偏差 ≤2
导电部分对地绝缘距离 ≥160
断口开距 ≥200
质量 kg 80

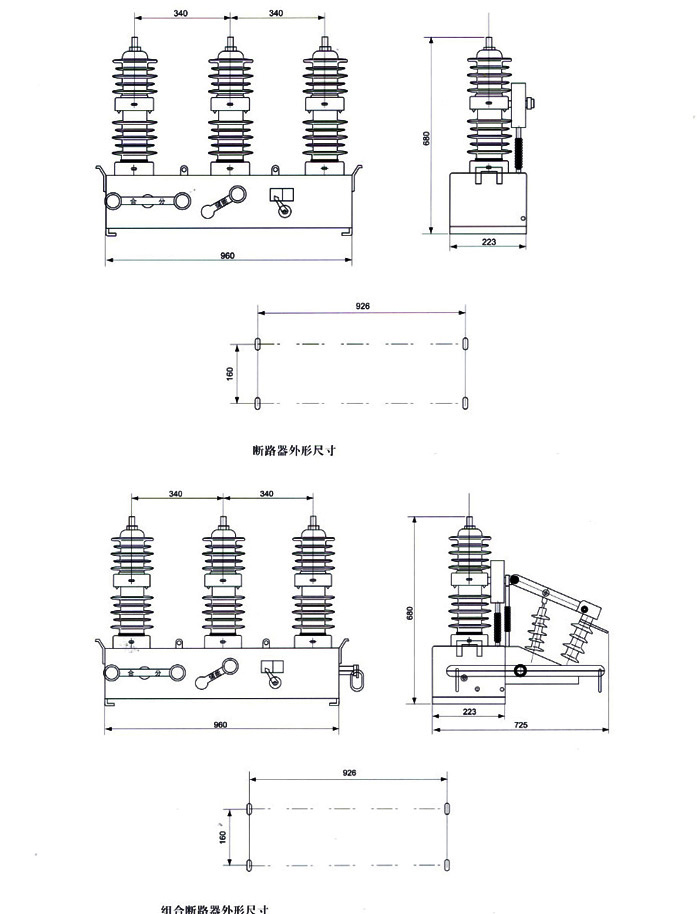

外形图
