产品型号:

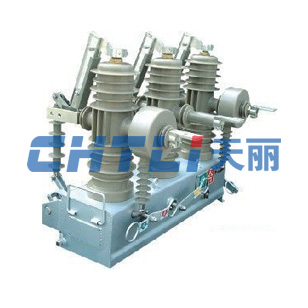

高压真空断路器ZW43A-12/630-20

技术说明:

ZW43A-12户外交流高压真空断路器
主要用途
ZW43A-12户外交流高压真空断路器(以下简称断路器)为额定电压12KV，三相交流50Hz的户外配电设备。主要用于开断、关合电子系统中的
负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。也可作业电网的分段开关，加装控制器后，可实现配网自动化。

主要技术参数

序号	项目	单位	参数
1	额定电压	KV	12
2	额定频率	Hz	50
3	额定电流	A	630
4	额定短路开断电流	KA	20
5	额定峰值耐受电流(峰值)	KA	50
6	额定短时耐用受电流	KA	20
7	额定短路关合电流(峰值)	KA	50
8	机械寿命	time	10000
9	额定短路开断电流开断次数	time	30
10	工频耐压(1min)：(湿) (干)相间、对地/断口	KV	30/42/48
11	雷电冲击耐受用电流(峰值)相间、对地/断口	KV	75/85
12	二次回路1min工频耐压	KV	2

序号	项目	单位	参数
1	触头开距	mm	9±1
2	触头超行程	mm	2±0.5
3	分闸速度	m/s	1.0±0.2
4	合闸速度	m/s	0.6±0.2
5	触头合闸弹跳时间	ms	≤2
6	相间中心距离	mm	340±1.5
7	三相分合闸不同期性	ms	≤2
8	各相导电回路电阻	μΩ	＜80
9	合闸时间	ms	25~45
10	分闸时间	ms	23~45
